Приставка НПВО-Алмаз

Приставка нарушенного полного внутреннего отражения НПВО-Алмаз предназначена для исследования химического состава жидкостей, гелей, паст, полимерных и лакокрасочных пленок, мелкодисперсных неабразивных порошков и других эластичных твердых образцов (резины, каучуки и т.п.) в средней инфракрасной области спектра.
Метод НПВО позволяет существенно упростить подготовку проб и может использоваться при реализации методик экспресс-анализа для входного/выходного контроля качества сырья или продукции, контроля параметров технологических процессов.

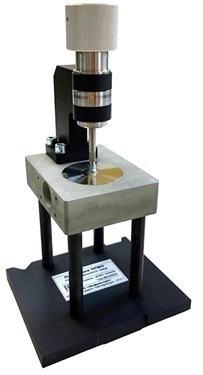

Приставка НПВО-Алмаз состоит из следующих основных частей:

• основание приставки со стандартной платформой;
• столик с оптической схемой и установленной призмой НПВО во фланце-оправе;
• прижимное устройство с микрометрическим винтом.

Оптическая схема приставки включает два зеркала, одно фокусирует излучение на входную грань призмы НПВО, другое – принимает излучение с выходной грани призмы и направляет его на выходное эллиптическое зеркало камеры детектора.
Угол падения излучения в образец – 45 °.

Преимущества метода НПВО с кристаллом из алмаза

Оптические, механические свойства и химическая стойкость монолитного синтетического алмаза делают его идеальным элементом НПВО практически для всех образцов:

• Полный спектральный диапазон для измерений в средней ИК области спектра: 400-7000 см^-1.
• Твердость алмаза позволяет проводить анализ образцов с высокой твердостью. Использование микрометрического винта с регулируемым усилием прижима обеспечивает идеальный оптический контакт между исследуемым образцом и кристаллом для получения “контрастного” спектра.
• Допустимый уровень pH исследуемой пробы для алмаза составляет 1-14, возможен анализ различных образцов: как кислот, так и щелочей.

Особенности приставки НПВО-Алмаз

• Прецизионная оптика с высокой светосилой для получения “контрастных” спектров.
• Прижим с плоским наконечником штока для анализа твердых образцов с максимальным усилием до 20 кг, конструкция микровинта прижима имеет защиту от чрезмерного усилия.
• Простота эксплуатации и обслуживания, дополнительная юстировка и настройка в процессе эксплуатации приставки НПВО-Алмаз не требуется.
• Стандартная платформа основания приставки НПВО. Простые операции по установке и демонтажу приставки из кюветного отделения ИК фурье-спектрометра ФСМ.
• Высокая производительность измерений – время получения спектра НПВО, включая размещение образца и очистку поверхности кристалла, не превышает 2 минут.

Приставка НПВО-Алмаз упрощает процедуру измерений и успешно заменяет кюветы и приспособления, применяемые для проведения анализа жидких, вязких и твердых веществ. Приставка подходит как для качественного, так и для количественного анализа.

Подготовка пробы сводится к размещению образца на кристалле призмы. Способ нанесения образца на поверхность кристалла зависит от его вязкости. Например, жидкости с низкой вязкостью удобно наносить с помощью пипетки или стеклянной палочки. В качестве спектра сравнения используется спектр «чистой» призмы, т.е. сначала регистрируется спектр в отсутствии исследуемого образца.
