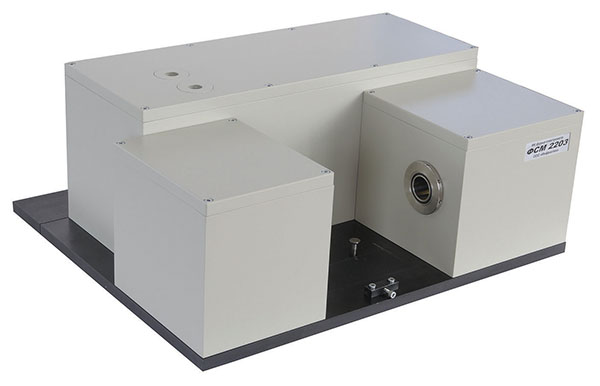

ФСМ 2203

Лабораторный ИК фурье-спектрометр ФСМ 2203 предназначен для проведения исследований, требующих повышенного спектрального разрешения, в том числе для качественного и количественного анализа газов.

Прибор работает в средней ИК-области спектра, имеет оптический порт для ввода излучения от внешнего источника, оснащен системой продувки инертным газом.





Технические характеристики



Спектральный диапазон, см‑1	370 – 7800
Спектральное разрешение, см‑1	0,1
Отношение сигнал/шум (время измерения 1 мин. в интервале спектра 2100-2200 см-1 с разрешением 4 см-1)	> 60 000
Количество каналов измерения	2
Светоделитель	KBr с многослойным покрытием на основе Ge
Источники излучения	Высокотемпературный металлокерамический или внешний
Детекторы	DLATGS, охлаждаемое фотосопротивление PbSe
Размеры кюветного отделения, мм	200х190х170
Габаритные размеры, мм	540х490х250
Масса, кг	36

ИК фурье-спектрометр с такими параметрами может быть успешно использован в качестве инструмента для измерения тонкой структуры колебательно-вращательных спектров молекул атмосферных и загрязняющих атмосферу газов.

Прибор имеет два канала регистрации, один из которых обеспечивает работу от собственного источника излучения, а другой позволяет измерять излучение, которое вводится через оптический порт от внешнего источника. Для регистрации спектров могут использоваться различные, в том числе охлаждаемые, детекторы, переключение которых осуществляется автоматически. С помощью этого спектрометра можно осуществлять анализ загрязнений атмосферы как с использованием отбора пробы в газовую кювету, так и дистанционно, используя трассовый метод определения.

На основе ИК фурье-спектрометра ФСМ 2203 уже создан опытный образец специализированного анализатора газового состава атмосферы ИФС-М, входящего в один из модулей сетевого комплекса аппаратуры для Федеральной службы по гидрометеорологии и мониторингу окружающей среды.

Анализатор предназначен для измерения содержания климатически активных газовых составляющих (CH₄, CO, CO₂, H₂O, N₂O) в двух режимах:

• непосредственно в толще атмосферы с использованием Солнца, как внешнего источника,

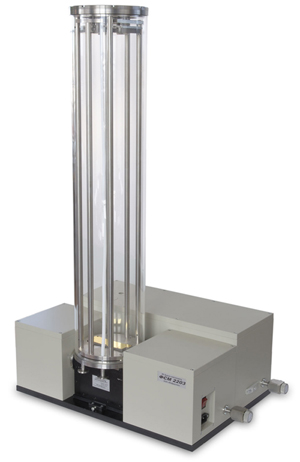

• для исследования проб приземного воздуха внутри многоходовой сорокаметровой газовой кюветы с излучением от встроенного источника.

Эта разработка является частью Федеральной целевой программы «Создание и развитие системы мониторинга геофизической обстановки над территорией Российской Федерации на 2008–2015 годы».

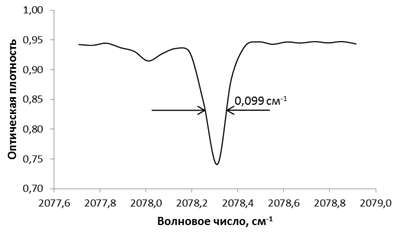

Спектр ИК-пропускания CO

Длина оптического пути 40 м, детектор – охлаждаемое фотосопротивление PbSe, время измерения 30 с. Спектральное разрешение 0,1 см^-1, без аподизации. Показана ширина аппаратной функции.
